Různé typy propojení mezi stroje EASYFLEX, EASYCONE, EASYSPIN, EASYFORM

Nově máme v sortimentu různé typy propojení mezi stroje/zásobníky/klapky/dopravníky.

Tato spojení mají specifické technické, funkční vlastnosti a umožňují zjednodušit a vyřešit obecný problém spojování komponentů a strojů v závodech, v různých průmyslových odvětvích a zajistit rychlé, jednoduché, spolehlivé a efektivní spojení. Jsou také určeny k použití na vstupní a výstupní hrdla šnekových dopravníků (pokud jsou vybaveny přírubami typu XKFL)




Každé propojení (adaptér) je na vstupní i výstupní straně opatřena připojovacími přírubami. Níže uvedená tabulka ukazuje normu přijatou pro takové příruby. Každé připojení je použitelné pro všechny komponenty nebo stroje vybavené přírubami kompatibilními s těmito normami (včetně vstupních a výstupních hubic šnekových dopravníků).


Šipky označují přípustný směr. Některá propojení jsou jednosměrná, některá obousměrná. Zobrazené příruby odpovídají obrázkům v tabulce pro každé jednotlivé připojení. Každé připojení je použitelné pro komponenty a stroje, jejichž připojení je shodné nebo kompatibilní s normou příruby uvedenou v tabulce.


Konstrukce každého propojení byla vyvinuta tak, aby řešila specifické problémy, které se potenciálně vyskytují při spojování různých částí (komponent a strojů) přítomných v závodech různých průmyslových odvětví.

 Černá pryž (pro všeobecné průmyslové použití) nebo bílá, modrá nebo průhledná antistatická pryž (pro potravinářské použití a/nebo výbušná prostředí) dostupná ve jmenovitých velikostech 100, 125, 150, 175, 200, 250 a 300 mm.




Pro každý materiál jsou k dispozici tři různé typy, A, B a C s rostoucí výškou.





  Vyšší verze B a C jsou vybaveny sadou měchů, které maximalizují jejich deformovatelnost. Profil těchto měchů je takový, že při své deformaci vnitřně neucpávají volný průchod prachu. Navíc je taková, aby minimalizovala hromadění prachu na jejich vnitřních površích (protože jsou všechny velmi nakloněny ve prospěch volně padajícího materiálu). Díky své deformovatelnosti jsou tato spojení ideální pro oddělovací stroje, které generují vibrace, které se mohou šířit (nepříjemně a škodlivě) do dalších částí strojů nebo které jsou pod vážícími buňkami vyžadující netuhá spojení.


EASYFLEX




V podstatě, pokud odstraníme příruby (řezačkou nebo nůžkami) jedné nebo obou příruby, lze EASYFLEX změnit na XJY.


EASYCONE

 Spoj určený pro připojení součástí zařízení nebo strojů s kruhovými spoji různého jmenovitého průměru (až 4 skoky jmenovitého průměru).

Úhel otevření kužele (60°) je navržen tak, aby umožnil většině prášků, dokonce i těm s nízkou tekutostí, projít skrz bez přemostění a ucpání, pro volný sestup materiálu. Kuželový profil je navržen tak, aby se zabránilo interferenci s jakýmkoli typem klapek WAM®, včetně VFP. A konečně, spodní štěrbinová příruba typu XKFN (jehož štěrbinová středová osa se shoduje s osou štěrbiny standardu XKFL), když je spojena s jednou ze stejného standardu, umožňuje volné otáčení o 360° vzhledem k ose výtoku.


EASYSPIN

Spojení navržené k pevnému spojení součástí nebo strojů, ale zároveň k využití stupňů volnosti a mobility, které nabízí kulový kloub. Pro každý jmenovitý průměr jsou k dispozici dva modely při volném otáčení 11° a 22,5°.

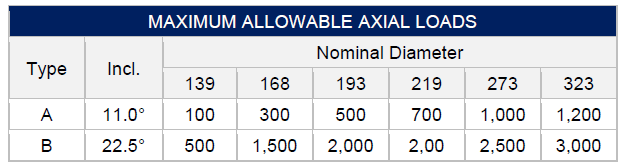

Níže uvedená tabulka poskytuje pokyny pro maximální axiální zatížení použitelné (v kg) na takové spojení (při absenci svarů mezi pevnou a pohyblivou kulovou částí).


EASYFORM

propojení navržené pro pevné spojení součástí s kruhovou a čtvercovou přírubou (XBQ).


Popsaná propojení jsou navržena tak, aby byla použita také jejich vzájemnou kombinací takovým způsobem, aby se přidaly k jejich příslušným vlastnostem a funkčnosti. Pro lepší ilustraci kombinačních možností těchto připojení v instalacích různých typů ventilů a strojů WAM® je poskytnuta specializovaná technická příručka.


KATALOG PROPOJENÍ: CONNECTIONS_INLET_SENSORS_ACCESSORIES_0324_EN_EDIT.pdf


*

*

*
